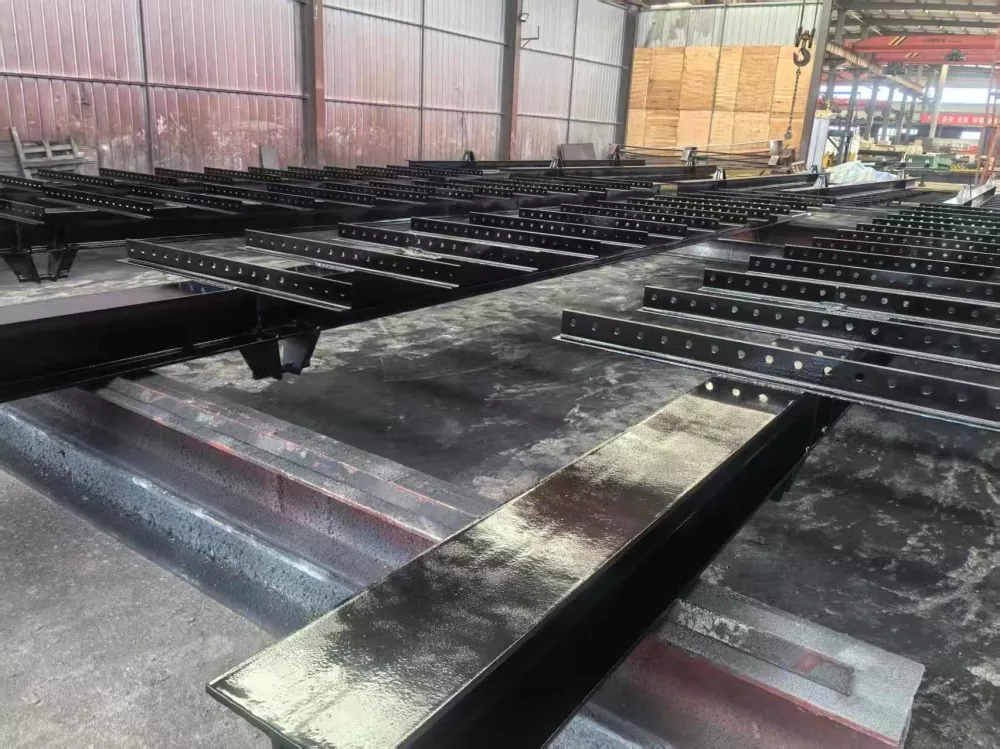

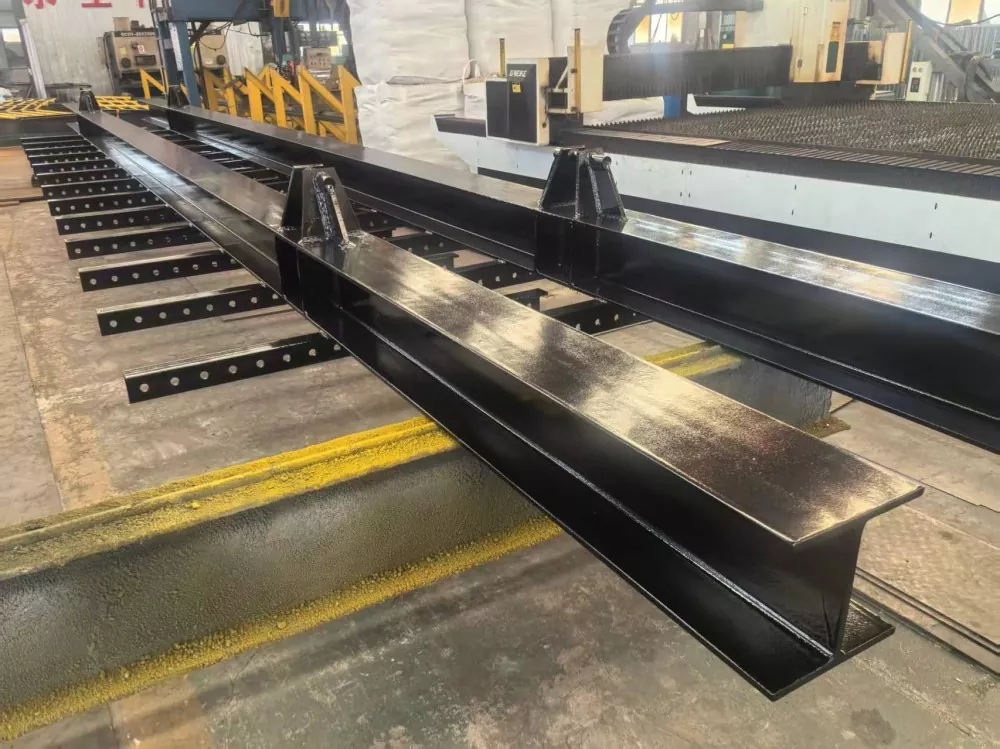

Les outils de levage de structures en acier sont fabriqués par Liweiyuan, un fabricant professionnel de structures en acier en Chine. Nous utilisons un savoir-faire exquis et des matières premières de haute qualité. Vous pouvez acheter nos produits en toute confiance car nous vendons directement depuis l'usine.
1. Capacité de charge de l'outil de levage
Sur la base du poids des composants de la structure en acier (5 à 50 tonnes), la charge nominale de l'outil de levage est déterminée comme étant d'au moins 60 tonnes, avec un facteur de sécurité ≥ 3,5. Le matériau utilisé est de l'acier faiblement allié Q355B avec une limite d'élasticité ≥ 345 MPa.
2. Forme structurelle
Une structure de portique à double point de levage est utilisée, avec une longueur de poutre principale réglable de 11,5 m. L'acier d'angle 80*80Q355B est utilisé au niveau des nœuds de levage des outils, avec des nervures de renforcement de 16 mm d'épaisseur ajoutées aux nœuds.
3. Méthode de connexion
Les oreilles de levage sont conçues comme une structure en plaque à double oreille avec une ouverture de 50 mm et une épaisseur de 20 mm. Le soudage à pénétration totale est utilisé sur la poutre (grade de soudure 2), avec une hauteur de patte de soudure ≥ 12 mm.
1. Principales spécifications matérielles

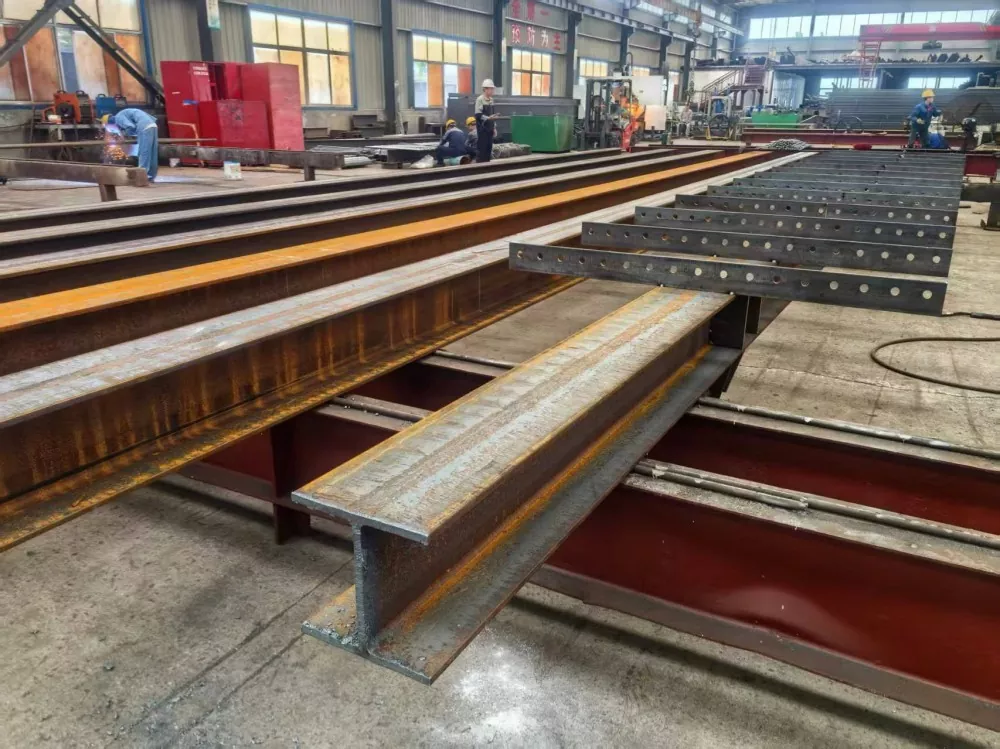

○ Traverse : acier H300×200×8×12
○ Nœud de suspension d'outil : acier d'angle 80*80 Q355B
○ Crochet de levage : découpé au laser dans une plaque d'acier Q355B de 20 mm d'épaisseur
2. Technologie de traitement
○ Découpe : découpe laser CNC, rugosité de la surface de coupe Ra ≤ 25 μm

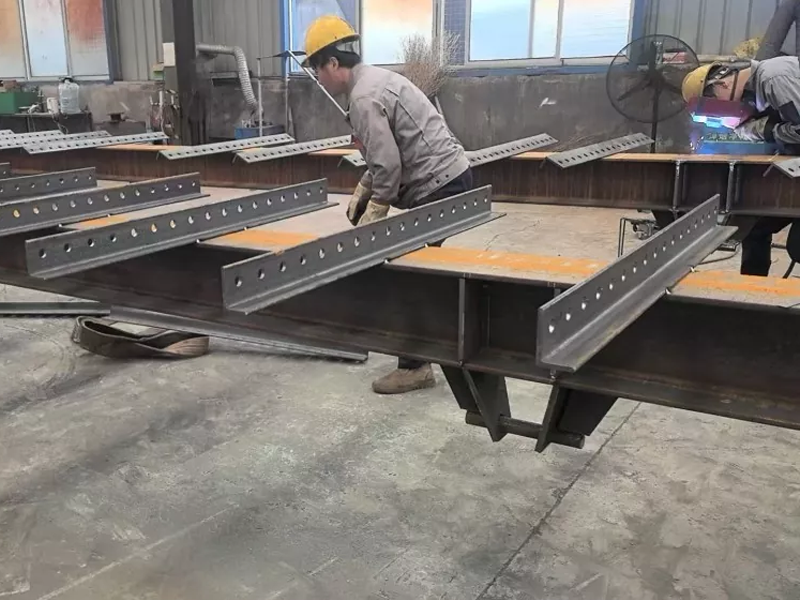

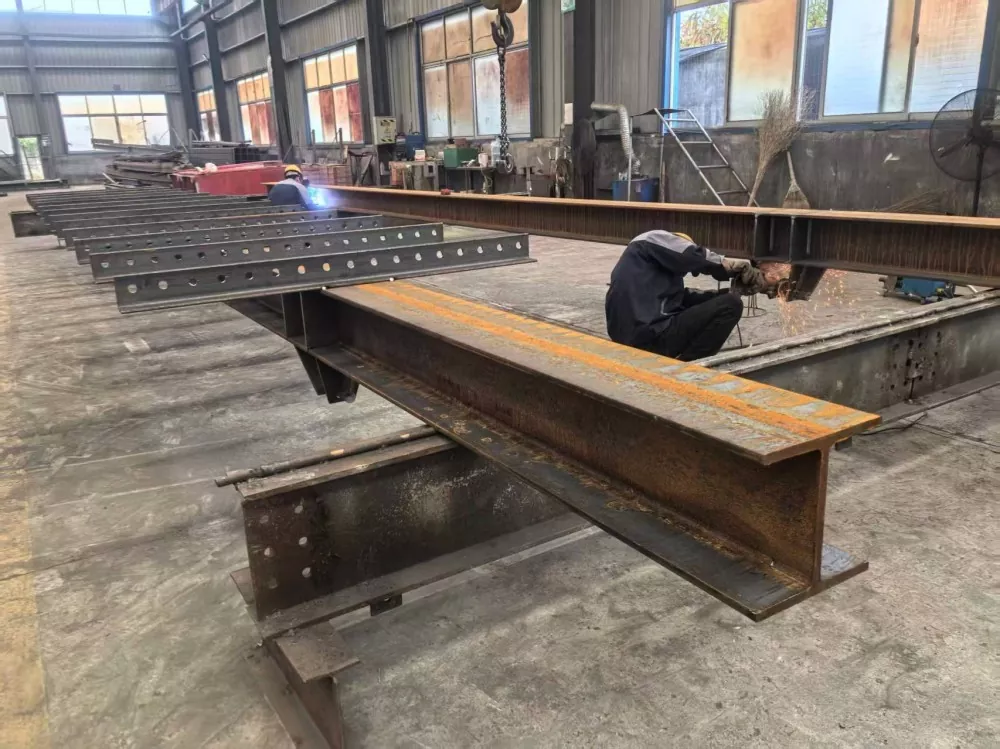

○ Soudage : soudage sous protection gazeuse CO₂, fil de soudage ER50-6, conservation de la chaleur après soudage à 200 °C pour soulager les contraintes.
○ Traitement thermique : les oreilles de levage subissent un traitement de trempe et de revenu (dureté HB 200-230)
1. Mécanisme de traverse réglable
· L'articulation télescopique adopte une structure emboîtée avec une plage de réglage de 500 mm. Il est équipé de trois jeux de trous pour broches de positionnement (diamètre 16 mm) et équipé de broches de positionnement en acier 45# (avec broches anti-chute).
· Les surfaces de contact coulissantes sont lubrifiées avec de la graisse MoS₂ et le jeu est contrôlé entre 0,5 et 1 mm.
2. Ensemble d'anneaux de levage
· Espacement de 80 mm entre les plaques à cosses, roulement à aiguilles intégré de Φ55 mm (modèle NA4911), siège de roulement et ajustement serré des cosses (H7/R6).
· Goupille en 40CrNiMoA, diamètre 50 mm, chromée (épaisseur 0,05 mm)
3. Pieds de support antidérapants
· Une plaque de support rectangulaire de 200 × 200 × 20 mm est installée en bas, avec des dents antidérapantes fraisées en surface (profondeur des dents 2 mm, espacement 5 mm).
· La hauteur du pied de support peut être ajustée avec un boulon de réglage M42 (plage de réglage ±50 mm).
1. Inspection des soudures
Toutes les soudures principales sont soumises à un ressuage (PT) à 100 % et les joints en T sont soumis à un test par ultrasons (UT) à 20 %, passant le niveau I.
Écart dimensionnel des pattes soudées d'angle ≤ ± 1,5 mm, écart de rectitude ≤ 2 mm/m.
2. Tolérances dimensionnelles
○ Déviation sur toute la longueur du faisceau : ±3 mm
○ Écart d'espacement des points de levage : ±2 mm
○ Verticalité globale : ≤1,5 mm/m
3. Tests de performances
○ Test de charge nominale : charge statique de 1,25 fois la charge nominale pendant 1 heure, déformation permanente ≤0,1 %.
○ Test de charge dynamique : charge cyclique de 1,1 fois la charge nominale pendant 50 secondes. 0 fois (fréquence 0,5 Hz)
1. Dispositif de protection contre les surcharges (modèle XZ-100, précision ±2 %) installé, coupant automatiquement le circuit de levage si la surcharge dépasse 10 %.
2. Un système d'alarme sonore et lumineuse (tension de fonctionnement DC24V) est installé, déclenchant une alarme lorsque la précharge du boulon chute de 15 %.
3. Toutes les pièces mobiles exposées sont équipées d'un treillis de protection (maillage ≤ 20 mm), tissé avec du fil d'acier étiré à froid de Φ4 mm.
1. Inspection des matières premières → Découpe laser CNC → Usinage (fraisage, perçage) → Soudage → Traitement thermique après soudure → Redressage → Assemblage → Polissage → Traitement de surface (sablage au grade Sa2.5, primaire époxy riche en zinc 80μm + finition caoutchouc chloré 60μm).
2. Points clés de contrôle du processus : surveillance de la déformation par soudage (en utilisant une méthode de fixation rigide et de déformation inverse), test de couple de précharge des boulons (selon les spécifications GB/T 1231 doivent être suivis, avec un coefficient de couple contrôlé entre 0,11 et 0,15).
1. Fournissez des dessins de conception complets (y compris des modèles CAO 3D), une garantie matérielle et un rapport de traitement thermique.
2. Le rapport d'inspection par un tiers doit inclure : des enregistrements d'essais de propriétés mécaniques, des diagrammes d'essais non destructifs et des rapports d'inspection dimensionnelle.
3. Joignez un manuel d'utilisation et de maintenance (comprenant un catalogue de pièces, un tableau des cycles de lubrification et un guide de dépannage commun).
1. Avant chaque utilisation, inspectez : l'état des goupilles de positionnement, les fissures de soudure, l'augmentation de la température des roulements (≤40°C) et l'efficacité du système d'alarme.
2. La surcharge est strictement interdite. La plage de température de fonctionnement est de -20°C à 60°C et la vitesse maximale du vent ne dépasse pas 12 m/s.
3. Entretien régulier : effectuez une inspection complète tous les 50 levages ou tous les trois mois, et effectuez un étalonnage de la charge chaque année.
IX. Qualité de conception de structure en acier Liweiyuan
Liweiyuan Steel Structure est l'un des principaux fabricants de divers produits de structure en acier et de produits métalliques en Chine. Nous pouvons personnaliser diverses solutions de produits métalliques et fournir aux clients des produits de structure en acier et des produits métalliques de haute qualité et à faible coût. Nous pouvons fournir à nos clients des matériaux et des conceptions de structures en acier conformes aux normes nationales et régionales, y compris celles des États-Unis et de l'Europe.
1. Que se passe-t-il si un problème de qualité du produit survient ?
Si nous recevons des commentaires de qualité, nous nous engageons à répondre dans les 24 heures et à fournir une solution dans les 48 heures. If the issue is our fault, we can provide free rework, expedited reshipment (shipping costs covered by us), or compensation as per the contract, depending on the customer's needs.
2. Comment pouvons-nous garantir une qualité constante des produits ? Avons-nous un processus complet d’inspection de la qualité ?
Notre entreprise est certifiée ISO9001-2016 et met en œuvre trois niveaux d'inspection de qualité : tests de composition et de résistance de l'acier avant l'arrivée des matières premières ; Le personnel de contrôle qualité effectue des inspections et enregistre entièrement chaque processus de production ; et les données de test sont entièrement archivées pour un accès facile par les clients.
3. Nos produits de structure en acier répondent-ils aux normes d'entrée de notre marché cible ?
Nos outils de levage de structure en acier Liweiyuan sont certifiés CE (norme EN1090), garantissant le respect des exigences de l'UE en matière de sécurité, de protection de l'environnement et d'efficacité énergétique. Des rapports de tests complets sont disponibles.
4. Quel est le délai de livraison ?
Le délai de livraison dépend de la taille et du nombre de bâtiments. Généralement, la livraison s'effectue dans les 30 jours après réception du paiement. Les expéditions partielles sont autorisées pour les commandes importantes.
5. Fournissez-vous des services d'installation ?
Nous vous fournirons des dessins de construction détaillés et des manuels pour vous aider à construire et installer le bâtiment étape par étape.
