Les plates-formes Liweiyuan pour les éoliennes offshore flottantes garantissent une énergie en eau profonde stable et à faible coût.
Les plates-formes de haute qualité pour les éoliennes offshore flottantes de LWY Steel Structure sont des solutions structurelles robustes en acier de qualité marine conçues pour les environnements opérationnels difficiles en haute mer. Construites en acier à haute résistance résistant à la corrosion et avec une conception structurelle hydrodynamique optimisée, les plates-formes offrent une excellente stabilité, une excellente résistance au vent et aux vagues et des performances anti-fatigue dans des conditions marines complexes.
Intégrant des technologies antirouille, anticorrosion et de renforcement sismique, nos plates-formes éoliennes offshore soutiennent un fonctionnement stable à long terme des éoliennes flottantes, résistant efficacement à l'impact des courants océaniques, aux fortes vibrations du vent et à l'érosion de l'eau de mer. Conçues pour les projets d'énergie renouvelable offshore, ces plates-formes en acier fabriquées directement en usine se caractérisent par une sécurité structurelle élevée, une longue durée de vie et des spécifications structurelles personnalisables, répondant aux normes internationales strictes d'ingénierie maritime et de construction d'énergie éolienne offshore.
|
Paramètre |
Gamme Standard |
|
Nuance d'acier |
Q355B / Q355D / S355 / A572 (par projet) |
|
Vie de conception |
25 ans |
|
Classe de corrosion |
C5-M (ISO 9223) |
|
Revêtement |
Riche en zinc + époxy + polyuréthane / galvanisation à chaud 85+ μm |
|
Préparation des surfaces |
Grenaillage jusqu'à Sa 2,5 (ISO 8501-1) |
|
Norme de soudage |
EN ISO 9606 / AWS D1.1 |
|
CND |
100 % UT/RT sur les soudures bout à bout primaires ; MT sur les soudures d'angle |
|
Type de plateforme |
Pont de service turbine / plateforme de transition / passerelle d'accès |
|
Charges |
Par projet : personnel, équipement et combinaisons vague/vent |
|
Documents |
Certificats de matériaux, cartes de soudure, rapports CND, enregistrements de revêtement |
Les charges de sel atmosphérique dans les zones offshore sont classées C5-M, la catégorie de corrosion la plus sévère de la norme ISO 9223. L'acier peint ordinaire se brise en quelques années ; Les plates-formes pour éoliennes offshore flottantes nécessitent dès le départ une protection en couches.
Les structures flottantes ne cessent de bouger. Les charges cycliques dues aux vagues, au vent et au fonctionnement des éoliennes créent des contraintes de fatigue qui exigent une qualité de soudure et une conception détaillée bien supérieures aux normes de construction.
Repeindre une plateforme à 20 km au large se mesure en jours-navire et en fenêtres météorologiques. La protection contre la corrosion appliquée en usine doit être une protection qui dure.

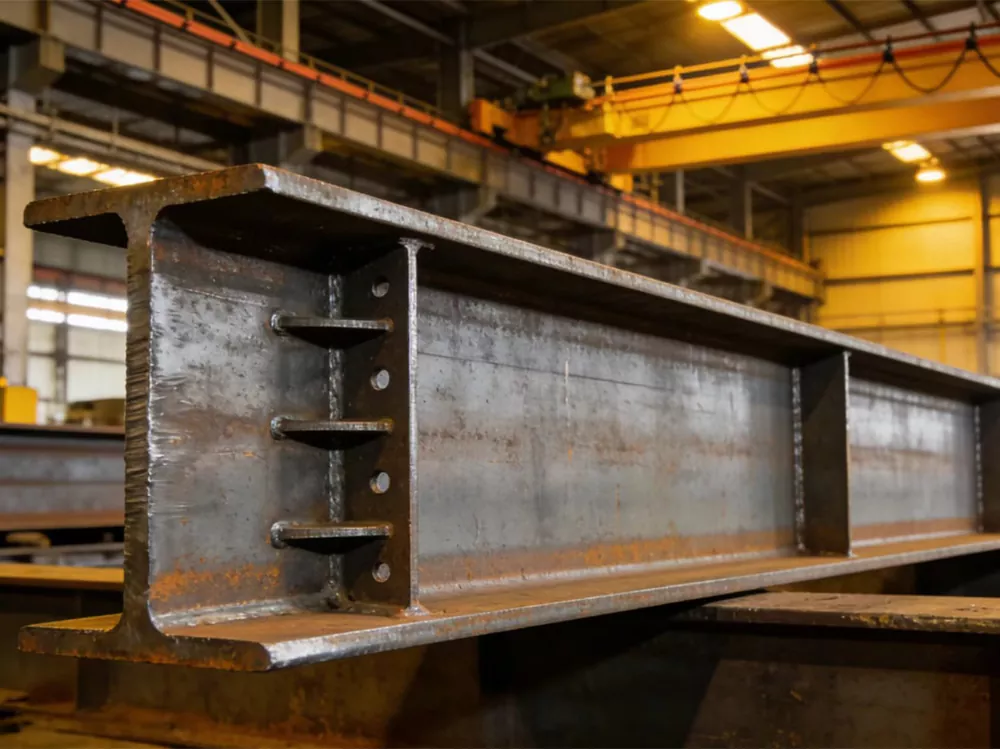

les plates-formes pour éoliennes offshore flottantes sont fabriquées à partir d'acier de construction Q355B/Q355D, S355 ou équivalent de qualité marine avec des propriétés d'impact certifiées pour un service à basse température, conformément aux spécifications du projet.

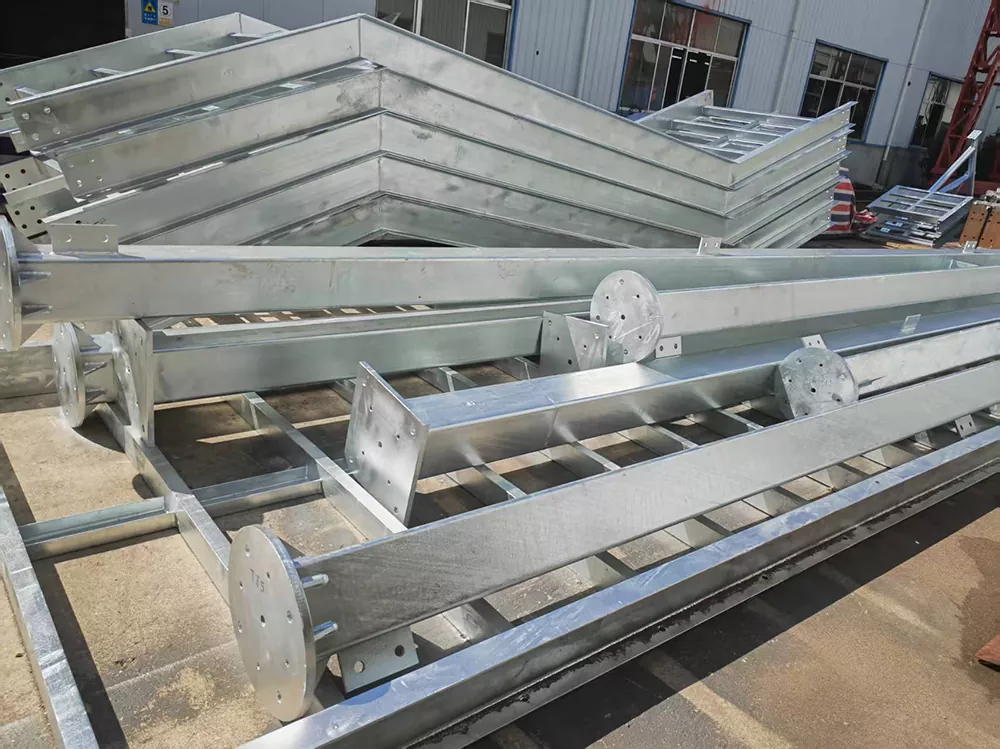

Les plates-formes et passerelles plus petites sont galvanisées à chaud selon la norme ISO 1461 avec une épaisseur de zinc minimale de 85 μm, offrant des décennies de protection sans entretien dans l'air marin.
Les grandes structures primaires reçoivent un système de revêtement marin : primaire riche en zinc, intermédiaire époxy et finition polyuréthane ou polysiloxane, appliqué par pulvérisation airless après grenaillage à Sa 2,5.
Les composants qui se connectent aux structures immergées sont détaillés pour vérifier leur compatibilité avec les anodes sacrificielles et les systèmes à courant imposé, y compris les anodes soudables lorsque cela est spécifié.

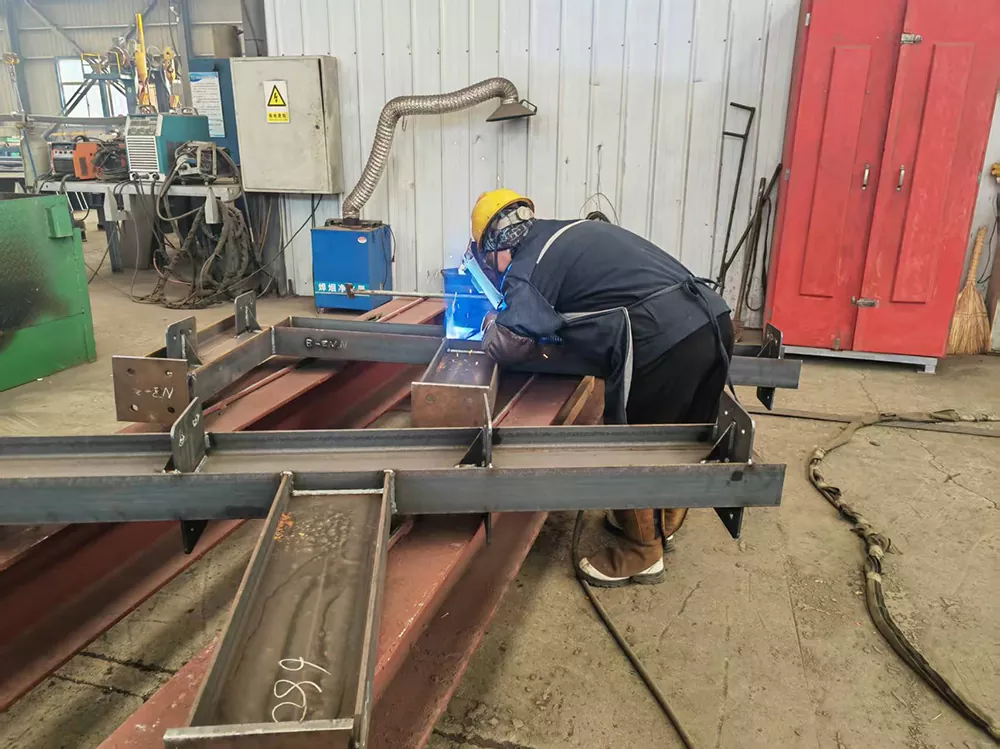

Toutes les soudures sont exécutées par des soudeurs certifiés EN ISO 9606 ou AWS D1.1, avec des procédures de soudage qualifiées avant la production.
Les soudures bout à bout des éléments primaires sont inspectées à 100 % par ultrasons ou par radiographie ; les soudures d'angle sont contrôlées par magnétoscopie sur une base d'échantillonnage convenue avec le client.
Les gabarits de fabrication et les dispositifs de contrôle maintiennent les dimensions critiques telles que l'espacement des groupes de boulons et la planéité des brides dans des tolérances strictes, de sorte que l'assemblage offshore se déroule sans retouche sur le terrain.
LWY Steel Structure fabrique des plates-formes pour éoliennes offshore flottantes et des composants associés pour :
1. Ponts de service et de maintenance des turbines
2. Plateformes de transition entre tour et coque flottante
3. Accès aux passerelles, aux paliers et aux garde-corps
4. Châssis de support d'équipement pour systèmes d'amarrage et de contrôle
5. Structures de support d'héliplate-forme et de socles de grue (sur demande)
A1 : équivalents Q355B/Q355D, S355 ou A572 avec des propriétés d'impact à basse température certifiées, sélectionnés selon la base de conception du projet. Des certificats de matériaux sont fournis pour chaque plaque et section.
A2 : Les surfaces sont grenaillées à Sa 2,5, puis recouvertes d'un système marin composé d'un apprêt riche en zinc, d'un intermédiaire époxy et d'une finition polyuréthane, ou galvanisées à chaud selon la norme ISO 1461 pour les composants plus petits. L'épaisseur totale du système dépasse généralement 240 μm.
A3 : Notre système de fabrication et de contrôle qualité est aligné sur les pratiques DNV, ABS et CCS, et nous travaillons conformément aux exigences de soudage et de CND spécifiées par votre projet. Une enquête tierce est la bienvenue à tout moment.
A4 : Les plates-formes pour éoliennes offshore flottantes sont produites dans notre usine de Qingdao, qui a une capacité de traitement annuelle de plus de 20 000 tonnes de composants en acier et se trouve à 36 km du port de Qingdao, de sorte que les gros lots offshore sont expédiés efficacement par voie maritime.
A5 : Nous fournissons des dessins d'assemblage, des plans de levage et des plans de soudure, et nos ingénieurs prennent en charge l'assemblage offshore par guidage à distance ou supervision sur site, selon les besoins.
