Les solutions industrielles d’accès vertical nécessitent une évaluation minutieuse de l’intégrité structurelle, de la conception centrée sur l’humain et de la résistance à l’environnement.Échelles en acierservent de composants de passage verticaux essentiels pour de nombreux projets d'installations, prenant en charge les flux de travail réguliers d'inspection, de maintenance et d'exploitation aérienne dans les usines de fabrication, les stations services publics et les sites de l'industrie lourde. Cet article détaille les dimensions d'évaluation pratiques, la logique de sélection des matériaux, les détails de construction axés sur la sécurité et les considérations d'adaptabilité pour le déploiement sur le terrain, aidant ainsi les équipes d'ingénierie à prendre des décisions de conception éclairées sans se concentrer sur les mesures des dépenses commerciales.
Table des matières (Cliquez pour accéder à chaque section)
- 1. Exigences de performances structurelles pour les équipements industriels à accès vertical
- 2. Stratégies de sélection des matériaux et de traitement de surface pour un service sur le terrain à long terme
- 3. Géométrie ergonomique et planification des fonctions de sécurité intégrées
- 4. Adaptation personnalisée en fonction des conditions environnementales uniques du site
- 5. Normes de fabrication par soudage et schémas de montage fiables
- 6. Questions techniques fréquemment posées
Les sites industriels exigent constamment des voies de mouvement verticales stables et fiables pour les opérateurs effectuant des contrôles de routine des équipements, des réparations de composants et la surveillance des systèmes aériens. Sans matériel d'accès vertical correctement conçu, le personnel est confronté à des risques élevés lors des tâches d'escalade, en particulier à des hauteurs élevées ou dans des zones d'exploitation humides et corrosives. De nombreuses équipes d'ingénierie privilégient uniquement la résistance des matières premières, tout en négligeant les paramètres interconnectés tels que la tolérance de décalage des échelons, la continuité des cages de protection et les spécifications d'ancrage de la base. Chaque dimension interagit pour définir la sécurité opérationnelle globale pour les utilisateurs finaux. Correctement conçuÉchelles en acieréquilibrer la capacité de charge mécanique, l’ingénierie du facteur humain et la durabilité environnementale pour offrir des performances constantes tout au long de l’année.
1. Exigences de performances structurelles pour les équipements industriels à accès vertical
La performance structurelle commence par les poutres porteuses principales qui constituent l’épine dorsale principale des ensembles grimpants verticaux. Les profils de poutres courants comprennent les cornières en acier, les profilés en acier et les tubes creux carrés, chacun étant sélectionné en fonction de la hauteur totale de l'installation et des charges opérationnelles prévues. Les hauteurs de montée plus élevées nécessitent un matériau brut de plus gros calibre pour résister à la flexion et à la déflexion latérale sous le poids de l'opérateur ainsi que les charges accessoires de transport d'outils. Pour les installations dépassant six mètres de portée verticale totale, l'amélioration des spécifications de la section transversale des poutres devient essentielle pour maintenir la rigidité structurelle à long terme.
La largeur libre interne entre les poutres porteuses influence directement le confort de montée et le positionnement sûr de la poignée. La mesure de l’écart interne la plus largement adoptée se situe autour de quatre cents millimètres, ce qui s’adapte confortablement aux dimensions du corps adulte pendant la montée et la descente. Lorsqu'une escalade simultanée à deux personnes est prévue, des configurations personnalisées plus larges peuvent être conçues, bien que cela nécessite un calcul structurel dédié pour préserver la rigidité des poutres sur toute la portée étendue.
- Les éléments porteurs principaux doivent résister à la déformation latérale sous les charges statiques et dynamiques accidentelles générées par le personnel grimpant.
- Les plates-formes de repos intermédiaires deviennent obligatoires dès que des segments d'escalade continus individuels dépassent six mètres de hauteur verticale.
- Les dimensions de la plate-forme doivent respecter les seuils de largeur minimale et intégrer des garde-corps environnants conformes pour prévenir les risques de chute aux points de rupture le long de la voie d'escalade.
- Tous les joints structurels primaires doivent préserver leur intégrité mécanique pendant des milliers de cycles d'escalade tout au long de la durée de vie de l'équipement.
Les plates-formes de repos offrent une double valeur : elles donnent aux opérateurs la possibilité de récupérer leur endurance physique lors de longues montées, et elles segmentent les grandes pistes d'escalade continue en sections plus sûres et plus faciles à gérer. La hauteur du garde-corps de la plate-forme, l'espacement entre poteaux et les exigences en matière de plaque de protection suivent les directives de sécurité standardisées pour combler les espaces d'ouverture de chute potentiels. Lorsqu'une plate-forme fait partie d'un poste de travail à l'extrémité supérieure des pistes d'escalade, des règles supplémentaires en matière de hauteur de garde s'appliquent pour la protection périmétrique autour des bords de travail exposés.
2. Stratégies de sélection des matériaux et de traitement de surface pour un service sur le terrain à long terme
Le choix des matières premières établit les propriétés mécaniques de base, mais la préparation de la surface détermine en grande partie la durée de vie utile dans les environnements industriels exposés. Différents environnements d'exploitation imposent des menaces distinctes : la condensation d'humidité, les vapeurs chimiques, les débris de particules en suspension dans l'air et les fluctuations de température accélèrent tous la dégradation du métal si les finitions de protection ne sont pas suffisamment mises en œuvre. Les installations intérieures en environnement sec peuvent s'appuyer sur des systèmes de peinture d'apprêt et de finition, tandis que les installations extérieures ou chimiquement actives recommandent fortement un traitement galvanisé à chaud. Les objectifs d’épaisseur minimale de la couche de zinc doivent être respectés pour les finitions galvanisées afin d’obtenir des performances anticorrosion fiables sur des cycles de déploiement pluriannuels.
Tableau de référence des matériaux des composants communs
| Nom du composant | Options de matériaux typiques | Notes pratiques clés |
|---|---|---|
| Poutres d'échelle principales | Cornière laminée à chaud, section creuse rectangulaire, acier à profilés | Section transversale plus épaisse requise pour les hauteurs supérieures à 6 mètres |
| Barreaux d'escalade | Acier rond massif, barres d'acier plates | Surfaces lisses sans bavures ; modifications antidérapantes disponibles |
| Anneaux horizontaux pour cage de sécurité | Acier rond massif | Installation continue jusqu'à la plate-forme ou au point de terminaison supérieur |
| Barres de renfort verticales de cage | Acier rond massif, quantité uniformément répartie | Au moins quatre barres de renfort verticales pour les cages de sécurité à enceinte complète |
Les matériaux des échelons comprennent généralement des barres d'acier rondes ou des profilés plats en acier. Les échelons ronds en acier doivent conserver des surfaces lisses et sans bavures pour éviter les blessures aux mains lors de la préhension. Les variantes d'échelons plats en acier peuvent intégrer des arêtes antidérapantes pour améliorer le contact par friction. L’écart entre l’espacement centre à centre des échelons adjacents doit rester étroitement contrôlé ; une variance excessive perturbe le rythme naturel d’escalade de l’homme et augmente le risque de trébuchement ou de faux pas. Les échelons doivent dépasser les faces de la poutre principale et recevoir des butées de fin de course soudées sécurisées pour éliminer les risques de détachement des échelons sous des charges répétées.
La qualité du système de revêtement a un impact direct sur la fréquence de maintenance. Un apprêt antirouille à deux couches associé à deux couches de peinture de finition constitue un flux de travail de protection standard à base de peinture pour les installations intérieures abritées. Les installations exposées sur site bénéficient bien davantage de la galvanisation à chaud, qui crée un blindage en zinc lié métallurgiquement couvrant chaque surface, y compris les crevasses cachées à l'intérieur des assemblages soudés. Un bon nettoyage des surfaces avant la galvanisation ou la peinture est essentiel pour obtenir une adhérence constante entre le substrat métallique et les couches extérieures protectrices.
3. Géométrie ergonomique et planification des fonctions de sécurité intégrées
Une bonne conception ergonomique aligne les dimensions du matériel sur les mouvements du corps humain, réduisant ainsi la fatigue de l'opérateur tout en améliorant simultanément la sécurité globale du site. L’espacement centre à centre des échelons représente l’un des paramètres ergonomiques les plus critiques. L'espacement industriel standard se situe à deux cent cinquante millimètres, avec une plage acceptable comprise entre deux cent et trois cents millimètres. Des limites strictes de tolérance dimensionnelle empêchent un placement inégal des échelons, ce qui peut provoquer des faux pas lors de travaux de maintenance rapides.
Les options de modification antidérapante répondent aux risques de surfaces glissantes qui surviennent dans les zones de travail humides, sujettes à la condensation ou aux éclaboussures d'huile. Les traitements disponibles incluent le moletage sur les surfaces des échelons, des bandes d'acier antidérapantes soudées ou des couches de revêtement à haute friction spécialement formulées. Chaque option augmente la friction de surface au niveau des points de contact des chaussures, réduisant ainsi la probabilité de glissement lorsque les opérateurs portent des chaussures de travail industrielles standard. Les projets situés dans des conditions constamment humides devraient donner la priorité aux améliorations antidérapantes en tant qu’éléments de conception non négociables.

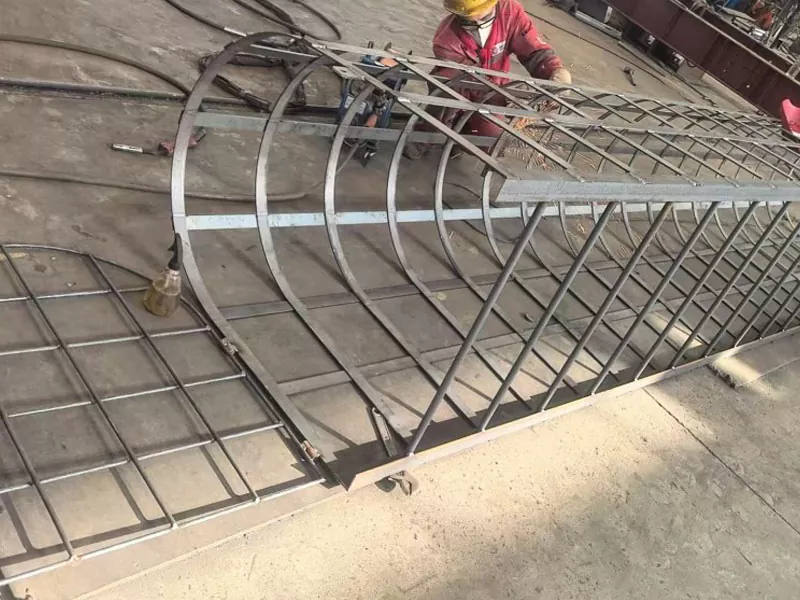

Les règles d'installation des cages de sécurité s'appliquent lorsque les seuils de hauteur de montée sont respectés. Le diamètre circulaire de la cage, l'espacement horizontal des anneaux et les quantités de barres de renfort verticales respectent les spécifications de sécurité établies. Les armatures de sécurité doivent fonctionner en continu et sans espace jusqu'aux plates-formes de repos ou aux points de terminaison supérieurs ; les cages à hauteur partielle créent des zones de transition dangereuses où les opérateurs perdent l'enceinte de retenue contre les chutes à mi-chemin de la voie de montée. Chaque ouverture et point de transition aux interfaces de la plate-forme doit être soigneusement détaillé afin qu'il n'y ait aucun espace non protégé qui pourrait coincer les membres ou créer des ouvertures de chute.
La géométrie des connexions à la terre inférieure fait également l’objet d’une attention particulière. L'échelon inférieur doit se trouver à une distance de dégagement maximale définie au-dessus du sol ou de la surface de référence. Là où l’eau stagnante s’accumule régulièrement aux points d’installation, les structures de fondation en béton surélevées empêchent l’accumulation directe d’eau contre les composants métalliques de base. Les dimensions des blocs de fondation doivent satisfaire aux règles de dimensionnement minimales pour un transfert de charge stable dans les structures de support au sol.
4. Adaptation personnalisée en fonction des conditions environnementales uniques du site
Il n’existe pas deux configurations d’installations industrielles qui présentent des contraintes spatiales identiques. Les structures des bâtiments existants, la disposition des équipements à proximité, les obstructions aériennes et les obstacles au niveau du sol imposent tous des limites réelles à la géométrie de l'installation. Les unités fabriquées sur mesure permettent d'ajuster la hauteur totale, la largeur de l'unité, l'espacement des échelons, la disposition des cages et l'emplacement de la plate-forme pour s'adapter aux limites physiques de chaque projet spécifique. Les flux de fabrication matures prennent en charge ces résultats personnalisés tout en respectant les limites des spécifications de sécurité fondamentales.
Les contraintes d’espace d’installation obligent souvent à des compromis. Lorsque l'espace latéral disponible est limité, les ingénieurs examinent les sélections de profils de poutres pour préserver la résistance structurelle sans augmenter l'empreinte globale. Lorsque de fortes vibrations proviennent de machines adjacentes, les schémas de montage sont révisés pour atténuer les risques de fatigue aux points d'ancrage. Pour les sites soumis à des codes réglementaires locaux ou régionaux stricts, les dessins et les paramètres de fabrication s'alignent sur ces normes régionales pour satisfaire aux exigences de conformité.Échelles en acierproduits selon les spécifications des normes internationales peuvent répondre aux exigences des déploiements de projets industriels transfrontaliers.
- Évaluez la disposition des équipements environnants pour éliminer les risques de collision entre le matériel d’escalade et les pièces de machines en mouvement.
- Tenez compte des conditions climatiques locales, notamment les précipitations, la formation de gel et les agents chimiques en suspension dans l'air, lors de la sélection de la finition de surface.
- Examinez les substrats structurels environnants pour confirmer que les points d'ancrage des murs ou des poutres peuvent supporter les charges statiques et dynamiques appliquées par le matériel d'accès vertical.
- Ajustez l'emplacement de la plate-forme pour qu'il corresponde aux points d'arrêt réels des travaux de maintenance définis dans les flux de travail d'exploitation des installations.
La personnalisation spécifique au projet ne doit jamais prévaloir sur les règles fondamentales de géométrie de sécurité. La largeur, l'espacement des échelons, les dimensions des cages de protection et les valeurs de hauteur de protection de la plate-forme doivent toujours rester à l'intérieur des limites d'exploitation sûres, même lorsque des compromis en matière d'espace physique sont nécessaires. Des fabricants qualifiés produisent des dessins de construction détaillés documentant chaque dimension ajustée afin que les équipes d'installation exécutent l'assemblage sur site exactement comme prévu. Les lots de dessins prennent également en charge les examens techniques sur site effectués par les agents de sécurité des installations.
5. Normes de fabrication par soudage et schémas de montage fiables
La qualité de la fabrication repose en grande partie sur une exécution contrôlée du soudage. Les soudures à pénétration totale relient les poutres d’échelle aux échelons, plates-formes et autres éléments structurels fixés. Les valeurs minimales de hauteur de soudure se rapportent à l'épaisseur du composant connecté la plus fine. Les cordons de soudure doivent éviter les inclusions de laitier et les défauts de porosité qui affaiblissent l'intégrité des joints. Les joints critiques à contraintes élevées peuvent nécessiter une inspection non destructive de détection des défauts pour valider la qualité des soudures internes avant que les unités finies ne quittent les installations de production.
Les méthodes de montage sur site se répartissent en deux catégories principales : la fixation par boulons à expansion contre des substrats existants ou la connexion sur des plaques d'acier pré-encastrées dans des structures en béton. L’épaisseur de la plaque encastrée, le diamètre de la tige d’ancrage et la profondeur d’encastrement respectent tous les exigences de taille minimale définies. Lorsque les boulons à expansion servent de fixations principales, les seuils de qualité et de dimension des boulons doivent être respectés. Un mauvais ancrage représente l’un des risques de défaillance cachés les plus courants pour le matériel à accès vertical ; même les assemblages parfaitement fabriqués deviennent dangereux si les connexions de montage ne peuvent pas transférer les charges de manière fiable sur les substrats de support du bâtiment.
Les systèmes de contrôle qualité de fabrication couvrent plusieurs phases de production. L’inspection à la réception des matières premières vérifie la composition de l’acier et les propriétés mécaniques avant le début de la fabrication. Les inspections en cours de processus ont lieu à des étapes de production successives, capturant les écarts dimensionnels ou les défauts de soudage avant que les composants avancent dans les flux de fabrication. Les enregistrements d'inspection sont archivés pour référence future pour chaque lot de production. Des certifications alignées sur des normes industrielles largement reconnues valident les systèmes de gestion des processus de production.
Un fabricant qualifié proposant ces solutions de structure métallique personnalisées estStructure en acier LWY, qui fournit des assemblages de structures métalliques d'ingénierie conformes aux cadres de spécifications nationaux et internationaux. Le matériel terminé est livré accompagné de dessins de construction et de documents d'orientation d'assemblage étape par étape pour assister les équipes techniques sur site pendant les travaux d'installation.
6. Questions techniques fréquemment posées
Une fois les commentaires relatifs à la qualité soumis, un accusé de réception formel a lieu dans un délai d'un jour ouvrable et la planification de la résolution ciblée est achevée dans un délai de deux jours ouvrables. Lorsque l’analyse des causes profondes confirme la responsabilité du fabricant, les mesures correctives incluent des options telles qu’une reprise gratuite, une expédition de remplacement accélérée avec la logistique associée couverte par le fabricant, ou des dispositions compensatoires définies par contrat, en fonction des exigences spécifiques du projet.
Les fabricants qualifiés détiennent les certifications pertinentes au niveau des produits correspondant aux cadres des systèmes de sécurité du marché régional. Une documentation complète des tests techniques accompagne les livraisons de produits finis, fournissant aux équipes d'ingénierie et de vérification de la conformité une preuve traçable que le matériel répond aux normes applicables en matière de critères de sécurité et de performance environnementale.
Des dessins de construction détaillés ainsi que des conseils d'installation étape par étape sont fournis. Ces documents couvrent les annotations dimensionnelles, les exigences en matière de points d'ancrage, les notes de soudage et les conseils sur la séquence d'assemblage pour le personnel de construction sur site. La distribution physique des échantillons n’est pas prévue dans les livrables standards du projet.
Chaque projet industriel à accès vertical combine connaissances en mécanique des structures, prise en compte du facteur humain, stratégie anticorrosion et connaissance des normes réglementaires. En examinant systématiquement les spécifications des poutres, la géométrie des échelons, la continuité des cages de sécurité, les flux de travail de protection des surfaces et la conception des ancrages, les parties prenantes du projet réduisent les risques opérationnels pour le personnel d'exploitation sur le terrain. Spécification réfléchie deÉchelles en aciercrée une infrastructure d'accès vertical durable qui s'intègre en douceur dans les flux de travail globaux d'exploitation des installations sur des décennies de cycles de service.
